《油墨颜色和着色力检验方法》（GB/T 13217.1-2020）

油墨颜色和着色力检验方法

《油墨颜色和着色力检验方法》（GB/T 13217.1-2020）是2021年6月1日实施的一项中华人民共和国国家标准，归口于全国油墨标准化技术委员会。

《油墨颜色和着色力检验方法》（GB/T 13217.1-2020）规定了油墨颜色和着色力检验方法。该标准适用于油墨产品。

油墨颜色和着色力检验方法

1范围

本标准规定了油墨颜色和着色力的检验方法本标准适用于油墨产品

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 250纺织品色牢度试验评定变色用灰色样卡

GB/T10335.1-2017涂布纸和纸板涂布美术印刷纸(铜版纸)GB/T 13217.4-2020油墨黏度检验方法

GB/T 18723印刷技术用黏性仅测定浆状油墨和连接料的黏性GB/T 19437印刷技术印刷图像的光谱测量和色度计算GB/T 30130-2013胶版印刷纸GB/T 30329.1印刷技术 四色印刷油墨颜色和透明度 第1部分：单张纸和热固型卷筒纸胶印

3术语和定义

下列术语和定义适用于本文件。

3.1

面色toptone

刮在刮样纸上的薄层油墨所显示的颜色。[GB/T15962-2018,定义4.23]

3.2

底色andertone

刮有薄层油墨的刮样纸在光照透视下所显示的颜色注：改写GB/T 15962-2018.定义4.24.

3.3

墨色masstone

刮在刮样纸上的厚层油墨的颜色。[GB/T 15962-2018,定义4.25]

4工具与材料

4.1刮样纸：符合GB/T30130—2013的表1的要求，即优等品80g/m²。规格210 mm×70 mm,顶端往下130mm处印有黑色实地横道

性：黑色横道供检视油墨遮盖力。

GB/T 13217.1-2020

4.2适合不同体系油墨的承印物

4.3铜版纸：符合GB/T 10335.1-2017的表1的要求，即一等品157g/m².

4.4丝棒：棒体直径为9mm.长为170 mm,缠绕不锈钢丝部分长为100 mm,不锈钢丝直径为

0.12mm,密绕排列，整齐无间隙

4.5手展仅。

4.6橡皮垫：240 mm×140 mm×4mm.

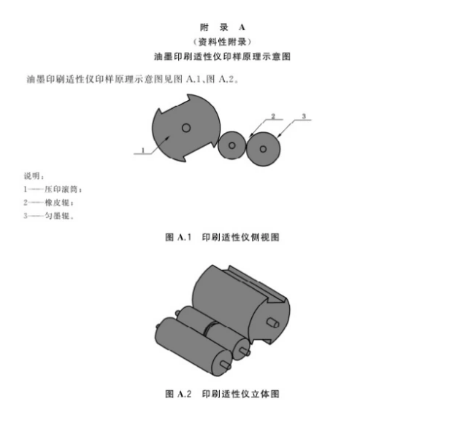

4.7印刷适性仪：参见附录A.

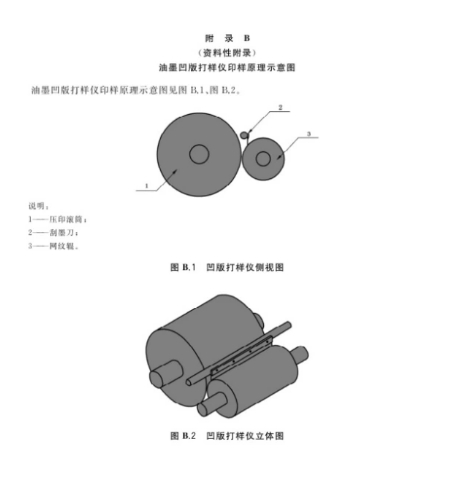

4.8凹版打样仅：参见附录B.

4.9枢式涂布器：参见附录C.

4.10分光光度计：符合GB/T 19437.

4.11评定变色用灰色样卡：符合GB/T 250.

4.12同体系白墨和黑墨

4.13分析天平；精度为0.001 g.

4.14称量瓶：50mL

5检验条件

5.1检验应在温度(23±2)℃条件下进行。

5.2检验应在D&标准光源下进行。

6检验方法

6.1颜色检验方法

6.1.1原理

将待测油墨与标样油墨并列制样，在标准光源下对比评定变色用灰色样卡，目测检视待测油墨与标样油墨两者颜色差异程度，或通过分光光度计，测试两者颜色差异程度。

6.1.2刮片刮样法

6.1.2.1适用范围

浆状油墨。

6.1.2.2检验步骤

6.1.2.2.1用干净调墨刀取待测油墨与标样油墨各约5g,放置于玻璃板上，用调墨刀分别将其充分搅拌均匀。

6.1.2.2.2取约0.5g的标样油墨涂于刮样纸的左上方，再取约0.5g的待测油墨涂于刮样纸的右上方。两者应相邻面不相连，刮样纸下应衬垫不少于五张的同材质纸张

6.1.2.2.3将刮片置于涂好的油墨样品上方，使刮片主体部分与刮样纸呈90°角。用力自上面下将油墨于刮样纸上刮成薄层，刮至黑色横道的2/3处时，减小用力，使刮片内侧角度近似25°角，使油墨在纸上涂成较厚的墨层(如图1所示)。最终刮样形状应与图1中相似

6.1.2.2.4在入射角(45±5)°的Da标准光源下检视面色与墨色，在对光透视的Da标准光源下检视底色，按附录D进行颜色等级评定。

6.1.2.2.5油墨颜色检视完毕，将玻璃纸覆盖在厚墨层上。

6.1.3丝棒刮样法

6.1.3.1适用范围

液体油墨。

6.1.3.2检验步骤

6.1.3.2.1用干净词墨刀分别将待测油墨与标样油墨充分搅拌均匀。

6.1.3.2.2取约0.5g标样油墨，滴于已垫好橡皮垫并已固定上端的承印物(适合不同体系油墨的承印物)的左上方，再取约0.5g待测油墨滴于右上方，两者应相邻面不相连。

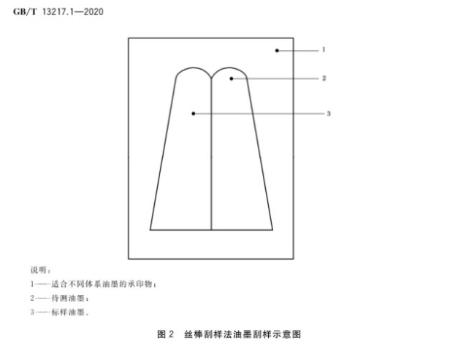

6.1.3.2.3用丝棒均匀用力迅速自上面下，将油墨在承印物上刮成墨膜(如图2所示)

6.1.3.2.4在入射角(45±5)°的D、标准光源下检视面色，检视必要时可下衬157g/m²铜版纸，按附录D进行颜色等级评定。

6.1.4手展仪展样法

6.1.4.1适用范围

液体油墨。

6.1.4.2检验步骤

6.1.4.2.1将承印物平铺于橡皮垫上，承印面向上，用拉版夹紧固

6.1.4.2.2用干净调墨刀分别将待测油墨与标样油墨充分搅拌均匀。

6.1.4.2.3取约0.5g的标样油墨，滴于手展仅胶辊左边，再取约0.5g的待测油墨滴于胶辊右边，两者应相邻而不相连。

6.1.4.2.4单手执手展仅，使之与承印物倾斜45°角，用适当的力度拉(黏度高时要慢拉，黏度低时要快拉),将油墨在承印物上形成墨膜。

6.1.4.2.5在人射角(45±5)°的D标准光潭下检视面色，检视必要时可下衬157g/m²铜版纸，按附录D进行颜色等级评定。

6.1.5油墨印样法1

6.1.5.1适用范围

浆状油墨。

6.1.5.2检验步骤

6.1.5.2.1将承印物平铺于印刷适性仅的压印滚简上，承印面向上并紧固。

6.1.5.2.2用干净调墨刀将待测油墨与标样油墨分别充分搅拌均匀。

6.1.5.2.3用定量器量取待测油墨和标样油墨各0.100mL(注意装人时应无气泡),将管口及周围余墨副去，使油墨与管口齐平

6.1.5.2.4将定量器内的待测油墨和标样油墨分别均匀地挤出到印刷适性仅干净两分剂橡皮辊的左右两侧。

6.1,5.2.5启动印刷适性仅，使橡皮辊与匀墨辊轻轻接触，来回点动数次进行初步匀墨，然后匀墨2 min~3min,待匀墨均匀后，让橡皮辊与匀墨辊晰间分离。

6.1.5.2.6转动印刷适性仪的压印滚筒，将橡皮辊上的待测油墨和标样油墨同时转印到承印物上。

6.1.5.2.7待印样干燥，视油墨的性能，可采取24h的自然干燥、紫外光固化干燥或加热干燥。

6.1.5.2.8在入射角(45±5)°的D。标准光源下检视面色，或通过分光光度计，在等同色密度(色密度差异在5%以内)下，测试两者颜色差异程度。

6.1.6油墨印样法2

6.1.6.1适用范围

液体油墨。

6.1.6.2检验步骤

6.1.6.2.1除丝印油墨外的液体类油墨采用四版打样仅，将承印物平铺于凹版打样仅的压印滚筒上，承印面向上并紧固。对液体类的丝印油墨采用枢式涂布器，将承印物平铺于枢式涂布器内，承印面向上并紧国。

6.1.6.2.2用干净调墨刀将待测油墨与标样油墨分别充分搅拌均匀，取适量油墨，顺调墨刀边滴上。

6.1.6.2.3按仅器说明书，启动凹版打样仪或框式涂布器制作待测油墨与标样油墨的印样

6.1.6.2.4待印样干燥，视油墨的性能，可采取自然干燥，紫外光固化干燥或加热干燥

6.1.6.2.5在入射角(45±5)°的D。标准光源下检视面色，或通过分光光度计，在等同色密度(色密度差异在5%以内)下，测试两者颜色差异程度

6.2着色力检验方法

6.2.1原理

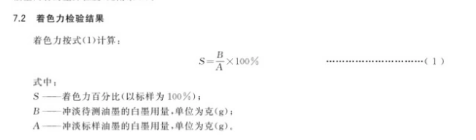

以定量白墨将待测油墨与标样油墨分别冲淡，对比冲淡后油墨的浓度，以百分数表示。

6.2.2检验步骤

6.2.2.1在分析天平上用玻璃片(液体油墨用称量瓶)称取0.2g待测油墨和2.0g同体系白墨(液体油

墨为1.0g待测油墨和10.0g同体系白墨)。用同样方法，相同比例，称取标样油墨和同体系白墨，用调墨刀分别充分搅拌均匀。

6.2.2.2按6.1.2.2.2~6,1,2.2.3方法进行刮样

6.2.2.3观察待测油墨与标样油墨的面色，墨色是否一致，若不一致，则改变待测油墨的白墨用量，至冲淡待测油墨与标样油墨达到一致，计算待测油墨的着色力。

6.2.2.4测试白墨消色力(或称着色力)时，则以标样油墨和待测油墨分别代替以上所用的白墨。按白墨

2.0g,黑果0.2g称量(液体油墨按白墨10.0g.黑墨1.0g称量),用调墨刀分别充分搅拌均匀，按

6.1.2.2.2~6.1.2.2.3方法进行刮样，观察待测油墨与标样油墨的面色、墨色是否一致，若不一致，则改变标准白墨的用量，至二者刮样达到一致，计算待测油墨的着色力。

6.2.2.5刮样后，以30s内观察的墨色为准

7检验结果

7.1颜色检验结果

7.1.1在刮样后5min内，对比评定变色用灰色样卡，目测检视待测油墨与标样油墨两者的差异程度。按附录D评定颜色等级。

7.1.2待印样干燥后，用分光光度计，在等同色密度(色密度差异在5%以内)下，测试待测油墨与标样油墨两者的差异程度(见附录D)。

8注意事项

8.1当待测油墨与标样油墨以黏性指标计时，则两者的黏性值差不应大于1,黏性按GB/T 18723规定的方法进行

8.2当待测油墨与标样油墨以黏度指标(s)计时，则两者的黏度值差(察恩4号杯)不应大于3s或(涂4号杯)不应大于5s,黏度按GB/T 13217.4-2020规定的方法进行

8.3当待测油墨与标样油墨以黏度指标(Pa·s)计时，则两者的黏度值差不应超过10%,黏度按GB/T 13217.4-2020规定的方法进行。

附录D(规范性附录)评定颜色差异的方法

D.1提要

将待测油墨与标样油墨并列，在标准光源下对比评定变色用灰色样卡(以下简称"样卡"),目测检视待测油墨与标样油墨两者颜色差异程度，或通过分光光度计，测试两者颜色差异程度。本方法只提示两者颜色的差异，合格与否需自行根据实际要求设定范围。

D.2评定

D.2.1变色用灰色样卡的评定

D.2.1.1油墨颜色刮样对比评定

当两者的底色，面色，墨色一致时(无差异),即对应样卡5级，则评定试样的颜色等级为5级。当两者的底色，面色，墨色有差异时，若差异程度都在对应样卡的4级~5级，则评定试样的颜色等级为4级~5级。

当两者的底色、面色、墨色有差异时，若底色、面色差异程度在对应样卡的4级~5级，墨色差异程度在对应样卡的4级，则评定试样的颜色等级为4级

当两者的底色、面色、墨色有差异时，若底色差异程度在对应样卡的4级，面色、墨色差异程度在对应样卡的3级~4级，则评定试样的颜色等级为3级~4级。

依次类推评定试样的颜色等级。

D.2.1.2展色样、印刷品样对比评定

当两者的面色一致时(无差异),即对应样卡5级，则评定试样的颜色等级为5级。当两者的面色有差异时，若差异程度在对应样卡4级~5级，则评定试样的颜色等级为4级~5级。

当两者的面色有差异时，若差异程度在对应样卡4级，则评定试样的颜色等级为4级。依次类推评定试样的颜色等级。

D.2.2色差的评定

采用符合GB/T19437的分光光度计，按GB/T30329.1的方法进行检验，与客户约定的色差标准进行评定。

[1] GB/T15962-2018 油墨术语
